Маятниковый копер типа МК–30А

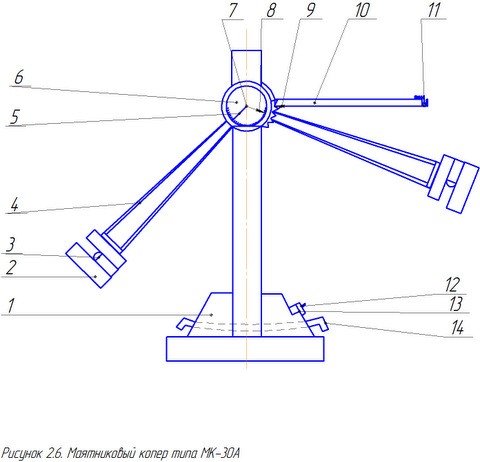

Маятниковый копер МК–30А (рис. 2.6) предназначен для проведения лабораторных работ по определению ударной вязкости и состоит из чугунной станины 1, выполненной в виде фундаментной плиты с двумя вертикальными колоннами, маятника и измерительного устройства.

Маятниковый копер типа МК-З0А

Маятник копра состоит из тяжелого молота 2, укрепленного на подвесках 4. Молот маятника имеет паз, в который вставлен закаленный нож 3.

Перед началом испытаний маятник взводится и с помощью собачки 11 закрепляется на подъемной раме 10. В свою очередь подъемная рама может устанавливаться на различной высоте и удерживаться в этом положении храповиком 9.

При производстве испытаний образец 12 опирается на закаленные опоры 13, укрепленные на станине копра. Отсчетный механизм 6 имеет две шкалы, расположенные симметрично относительно нулевой риски «0». Две стрелки – левая 7 и правая – 8 насажены на специальную втулку. Поводок 5, жестко сидящий на оси маятника, поочередно ведет ту или другую стрелку шкалы и останавливает их в положении, фиксирующем угол взвода и взлета маятника после излома образца.

Шкала прибора градуирована в кг·м, по ней можно определить запас энергии взведенного маятника и остаточный запас энергии после удара. Работа, затраченная на излом образца, определяется непосредственным вычитанием. Для того чтобы маятник не раскачивался после разрушения образца, копер снабжен ленточным тормозом 14.
