Усилия в зацеплении зубьев червячных передач

Сила взаимодействия между витками резьбы червяка и зубьями червячного колеса может быть разложена на три взаимно перпендикулярные составляющие: окружную, осевую и радиальную силы.

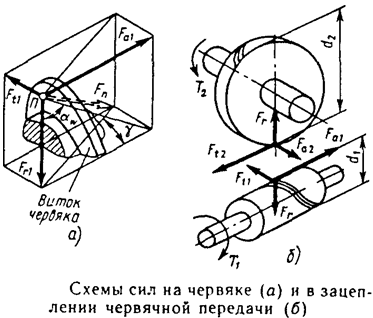

На рисунке показаны эти составляющие для витка резьбы червяка.

Рисунок 46

Окружная сила червяка Ft1, равная осевой силе колеса Fa2:

Окружная сила колеса Ft2, равная осевой силе червяка Fa1:

Радиальная сила:
Fr1=Fr2=Ft2∙tgα

Нормальная (полная) нагрузка:
