Задача

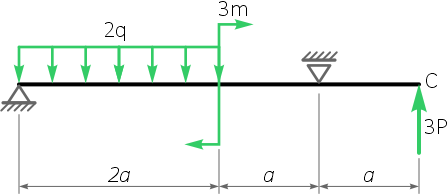

Определить реакции опор балки на двух опорах.

Дано: q=2кН/м, P=4кН, m=2кНм, a=2м.

Пример решения

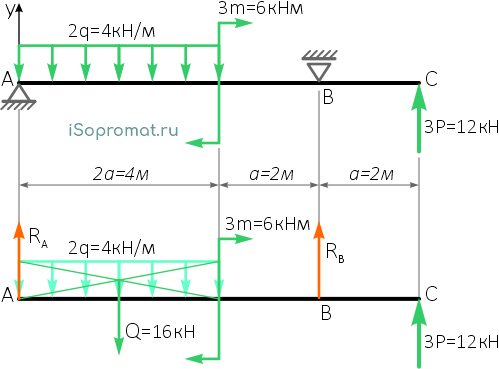

Освободим балку от связей, отбросив опоры, и приложим вместо них неизвестные реакции, направив их, например, вверх.

Горизонтальная реакция в левой опоре A равна нулю, так как все усилия строго вертикальны.

Равномерно распределенную нагрузку можно заменить её равнодействующей силой Q

Для плоской системы параллельных сил достаточно двух уравнений равновесия.

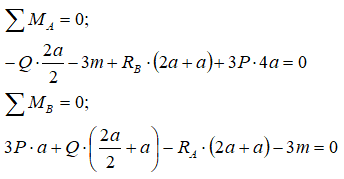

Составляем уравнения моментов относительно точек А и B:

Из первого уравнения определяем реакцию R_B

Значение реакции R_B получено со знаком минус. Это означает, что она направлена в противоположную сторону (вертикально вниз).

Из второго уравнения — R_A

Проверка

Для проверки правильности найденных реакций опор балки составляем уравнение суммы вертикальных сил:

Следовательно, реакции R_A и R_B определены верно.

Ответ: R_A=13,67кН; R_B=9,67кН (направлена вниз).
