Относительные деформации

Относительными называют деформации определяемые отношением изменения размера (абсолютной деформации) к соответствующим начальным размерам тела.

Другими словами относительные деформации показывают насколько изменился размер тела в сравнении с его размерами до нагружения.

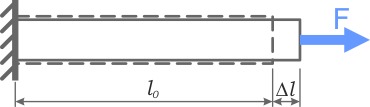

Определение относительной продольной деформации

Например, при растяжении (сжатии) прямого стержня его относительное удлинение ε находится отношением абсолютного удлинения Δl к начальной длине l0.

Формула расчета относительной деформации

Относительная поперечная деформация

Формула относительной поперечной деформации

Здесь Δh – абсолютная поперечная деформация,
Δh0 – начальный поперечный размер (до деформации).
Измеряется в единицах или процентах [%]

При кручении — относительный угол закручивания

Относительный угол закручивания

где, Δφ – угол закручивания участка вала,
l – длина рассматриваемого участка.

Единица измерения – радиан на метр [рад/м].

Примеры расчета деформаций >>
