Геометрия червячных передач

В геометрии червячных передачах стандартный угол профиля принят равным 20°: у архимедовых червяков в осевом сечении, у конволютных — в нормальном сечении, у эвольвентных — в нормальном сечении косозубой рейки, сцепляющейся с червяком.

Расстояние между одноименными точками соответствующих боковых сторон двух смежных витков червяка, измеренное параллельно оси, называют расчетным шагом и обозначают Р. Отношение P/π называют модулем.

Модуль (m) — стандартный параметр: для червяка он является осевым, для червячного колеса — торцовым.

В целях сокращения номенклатуры зуборезного инструмента стандартизованы также и коэффициент диаметра червяка (q):

q=d/m;   d=q∙m

Угол подъема линии витка червяка на делительном цилиндре (делительный угол подъема)

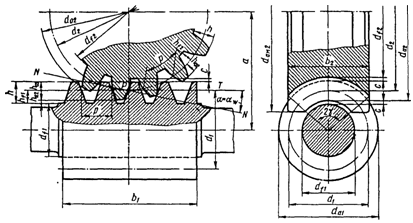

Рисунок 44

Делительный диаметр червячного колеса

Диаметры вершин

Диаметры впадин

Межосевое расстояние:

Зубья колеса имеют вогнутую форму и охватывают червяк по дуге с углом:

2β=60°…110°
