Касательные напряжения в валах прямоугольного сечения

Формулы и коэффициенты для расчета величины касательных напряжений, моментов инерции и сопротивления при кручении стержней прямоугольного сечения.

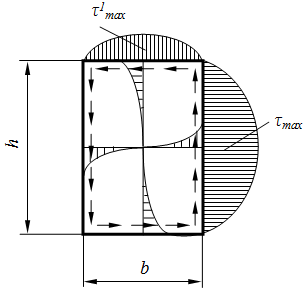

Эпюры касательных напряжений для стержня прямоугольного сечения

Момент инерции

IК = αb4

Момент сопротивления

WК = βb3



Наибольшие касательные напряжения, возникающие:

— посередине длинных сторон

максимальные касательные напряжения

— посередине коротких сторон

τImax = γ τmax

Значения коэффициентов α, β, γ зависят от соотношения m=h/b и приведены в таблице:

Значения коэффициентов α, β, γ
