Стержень

Стержнем называют прямолинейный брус, который под действием внешних сил работает исключительно на растяжение или сжатие.

Конструкция, состоящая из двух и более стержней соединенных шарнирно, называется стержневой системой.

Виды стержней

В зависимости от формы и условий работы различают стержни:

  1. постоянного сечения
  2. равного сопротивления
  3. заданной формы.

Стержень постоянного сечения

Стержень постоянного сечения изображается в виде прямоугольника начерченного сплошной линией.

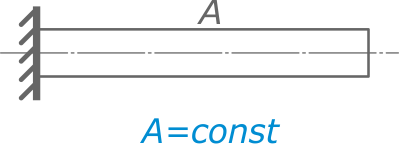

Стержень постоянного сечения

Из названия следует, что данный вид стержней по всей длине имеет постоянную форму и размеры сечения.

При расчетах на прочность, площадь поперечного сечения A подбирается исходя из максимальной внутренней продольной силы Nmax.

Пример расчета стержня постоянного сечения >>

Стержень равного сопротивления

Весь контур расчетной схемы стержня равного сопротивления вычерчивается штриховыми линиями.

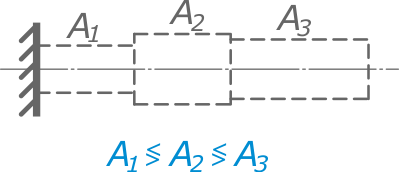

Стержень равного сопротивления

Нормальные напряжения по длине ступенчатого стержня примерно одинаковы по величине, т.к. размеры поперечного сечения на каждом силовом участке подбираются исходя из соответствующей внутренней силы.

Стержень заданной формы

Разные участки вычерчиваются сплошными и штриховыми линиями.

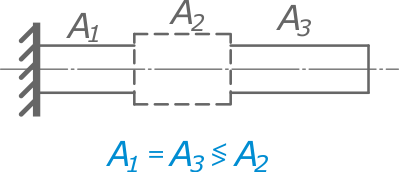

Стержень заданной формы

Здесь участки, обозначенные сплошными линиями должны иметь одинаковую площадь поперечного сечения.

Размеры остальных сечений ступенчатого стержня подбираются исходя из величины соответствующих внутренних сил.

Пример расчета стержня заданной формы >>
Другие примеры решения задач >>
