Классификация цепных передач

Цепная передача основана на зацеплении цепи и звездочек. Принцип зацепления, а не трения, а также повышенная прочность стальной цепи по сравнению с ремнем позволяют передавать цепью при прочих равных условиях большие нагрузки.

Отсутствие скольжения обеспечивает постоянство среднего передаточного отношения.

звенья цепи

Принцип зацепления не требует предварительного натяжения цепи, в связи с чем уменьшается нагрузка на валы и опоры. Цепные передачи могут работать при меньших межосевых расстояниях и при больших передаточных отношениях, а также передавать мощность от одного ведущего вала нескольким ведомым.

Основной причиной недостатков цепной передачи является то, что цепь состоит из отдельных жестких звеньев и располагается на звездочке не по окружности, а по многоугольнику. С этим связаны непостоянство скорости цепи в пределах одного оборота, износ шарниров цепи, шум и дополнительные динамические нагрузки. Кроме того цепь дороже и сложнее в изготовлении.

Конструкции приводных цепей

Основными типами приводных цепей являются роликовые, втулочные (ГОСТ 13568-75) и зубчатые цепи ГОСТ 13552-81).

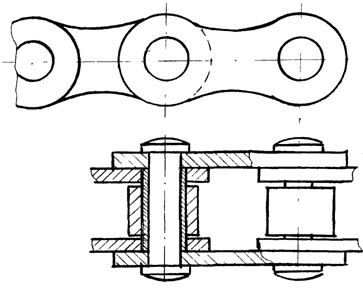

Конструкция приводной цепи

Роликовая цепь состоит из двух рядов наружных (1) и внутренних (2) пластин. В наружные пластины запрессованы валики (3), пропущенные через втулки (4). Втулки запрессованы в отверстия внутренних пластин. Втулка на валике и ролик на втулке могут свободно поворачиваться.

Применение втулки позволяет распределить нагрузку по всей длине валика и этим уменьшить износ шарниров. Наряду с однорядными изготовляют двух-, трех- и четырехрядные цепи. Их собирают из тех же элементов, только валик проходит через все ряды.

Втулочные цепи по конструкции аналогичны роликовым, но у них нет ролика (5). Вследствие этого износ цепи и звездочек увеличивается, но снижается масса и стоимость цепи.

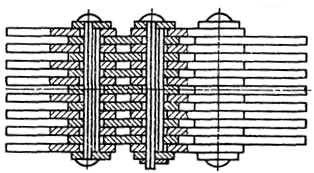

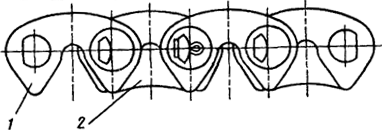

Зубчатые цепи состоят из набора пластин с двумя зубообразными выступами. Пластины цепи зацепляются с зубьями звездочки своими торцовыми плоскостями. Угол заклинивания принят 6°.

Конструкция зубчатых цепей позволяет изготавливать их широкими и передавать большие нагрузки. Они работают плавно, с меньшим шумом. Их рекомендуют применять при сравнительно высоких скоростях — до 35 м/с.

Известные зубчатые цепи различаются в основном по конструкции шарниров. Совершенствование шарниров направлено на уменьшение износа и потерь на трение.
