Плечо силы — кратчайшее расстояние между линией действия силы и связанной с ней точкой (полюсом или осью вращения) при создании силой момента.

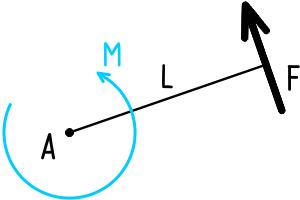

![Момент силы и её плечо](/wp-content/uploads/is-81.jpg)
![Обозначение плеча силы](/wp-content/uploads/is-82.jpg)
Определяется длинной нормали (перпендикуляра) к линии усилия проведенной из рассматриваемой точки.
![Плечо как нормаль из точки к линии действия силы](/wp-content/uploads/is-83.jpg)
Обозначается: L, l или h. Измеряется в метрах [м].
Плечо силы – один из двух множителей определяющих момент силы.
Наш короткий видеоурок про момент и плечо силы с примерами:
О плече силы можно говорить только тогда, когда есть прямая связь между силой и точкой относительно которой возникает момент.
Порядок нахождения плеча силы
Рассмотрим порядок нахождения плеча силы F относительно точки A.
![Сила и точка](/wp-content/uploads/is-84.jpg)
Для этого покажем прямую a, по направлению действия силы F
![Линия действия силы](/wp-content/uploads/is-85.jpg)
Из точки A опустим перпендикуляр к прямой a.
![Перпендикуляр из точки к линии действия силы](/wp-content/uploads/is-86.jpg)
Длина этого перпендикуляра является плечом силы.
Примеры определения плеча силы
- Сила расположена перпендикулярно оси стержня и известно расстояние между точками A и B.
Плечо силы относительно точки A равно длине отрезка AB. - Сила расположена под определенным углом к оси стержня
Плечо силы относительно точки B составляет AB×cos30° - Известно расстояние от точки до линии действия силы
Плечо силы относительно точки B равно 3м.
