Стрелочный индикатор

Получить решение

Стрелочный индикатор — несложный в обращении и установке прибор, устройство которого показано на рис. 2.12, служит для измерения линейных смещений.

Штифт 1 прижимается пружиной к поверхности 2, перемещения которой в направлении штифта требуется измерить.
Стрелочный индикатор
Круглая коробка 3 индикатора с укрепленной в ней системой шестерен и циферблатом поддерживается неподвижно особым штативом.

При перемещении упорной поверхности 2 происходит и перемещение штифта 1, который посредством зубчатых передач вращает стрелки 4 и 5.

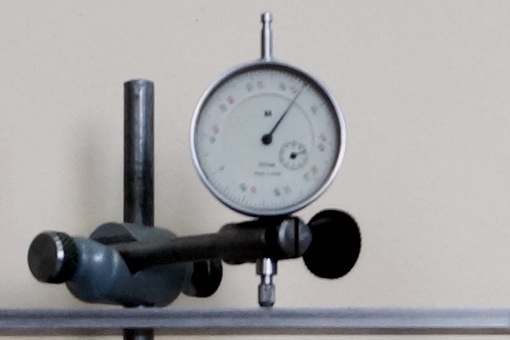

Общий вид стрелочного индикатора

Число целых миллиметров перемещения штифта определяется по положению стрелки 5, а долей миллиметра на большом циферблате по положению стрелки 4. Полный оборот стрелки 4 соответствует 1 мм.
