Расчетная схема реальной конструкции

Расчетная схема реальной конструкции показывает только те условия и факторы, которые необходимы для решения задачи, отбрасывая несущественные детали не влияющие на её решение.

Реальные конструкции, как правило, характеризуются большой сложностью конструктивных форм (мост, купол и т.п.).

Провести расчёт реальных конструкции с учётом всех конструктивных особенностей очень часто сложно и иногда даже невозможно.

Вместе с тем конструктивные особенности не всегда оказывают существенное влияние на работу сооружения.

Поэтому при расчёте реальной конструкции её всегда заменяют идеализированной упрощённой схемой – так называемой расчётной схемой, выбор которой является исключительно ответственным этапом расчёта.

От этого выбора зависит точность и трудоёмкость расчёта. Иногда даже небольшое уточнение её ведёт за собой существенное усложнение расчёта или наоборот.

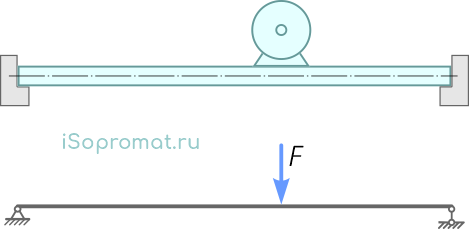

Пример расчетной схемы

Пример расчетной схемы для решения задачи

Расчётная схема должна полностью отражать основной характер работы реальной конструкции, устраняя несущественные второстепенные факторы.


Другие видео

При схематизации реальных объектов основными элементами расчётных схем являются: брус, оболочка, конструкция крепления этих элементов (опоры), также делаются упрощения в системе сил, приложенных к элементу конструкции.

Примеры решения задач >
Внешние силы и нагрузки >
