Правило знаков для напряжений

Правила знаков для нормальных и касательных напряжений при решении задач сопротивления материалов, технической и строительной механики:



Нормальные напряжения

Нормальные напряжения σ принимаются положительными (т.е. σ>0), если они растягивают выделенный элемент бруса.

Правило знаков для нормальных напряжений

Правило знаков для нормальных напряжений

Касательные напряжения

Касательные напряжения τ принимаются положительными (т.е. τ>0), если они стремятся повернуть рассматриваемый элемент бруса по ходу часовой стрелки.

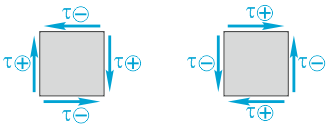

Правило знаков для касательных напряжений

Правило знаков для касательных напряжений

Необходимо отметить что касательные напряжения на взаимно перпендикулярных площадках элемента имеют одинаковую величину и противоположный знак.
