Проектирование профиля кулачка

Рассмотрим порядок проектирования профилей кулачка для механизмов с поступательно движущимся роликовым и плоским толкателями.

При проектировании профиля кулачка используется метод обращения движения. Всем звеньям придается скорость (–ω1). Тогда кулачок становится неподвижным, а толкатель вместе со своей опорой начинает вращаться со скоростью (–ω1), огибая кулачок.



Проектирование профиля кулачка с поступательно движущимся роликовым толкателем

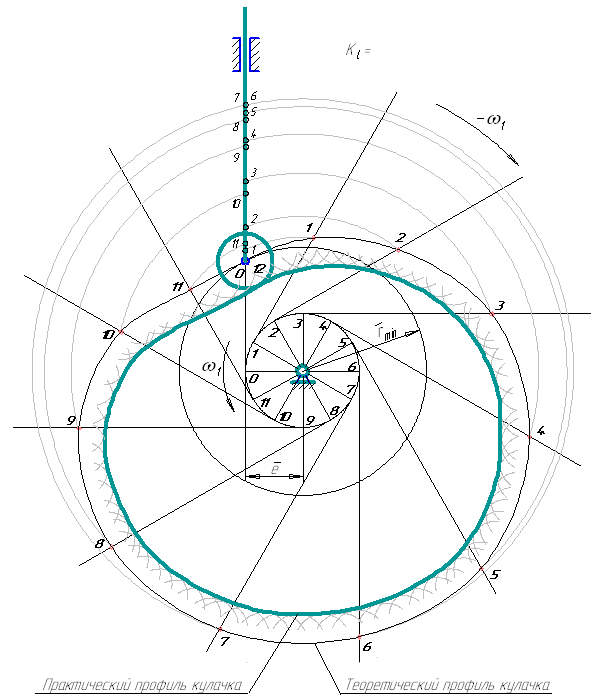

Рисунок 17 – Проектирование профиля кулачка с поступательно движущимся роликовым толкателем

Другие примеры решений >
Помощь с решением задач >

Поэтому при синтезе механизма теоретический профиль кулачка формируется как геометрическое место конца толкателя в его обращенном движении для точечных и роликовых толкателей.

В механизмах с роликовым толкателем для проектирования практического профиля задается радиус ролика (rрол) и вычерчивается n-е количество окружностей этого радиуса с центром на теоретическом профиле. Огибающая к этим окружностям (проведенная внутри теоретического профиля) представляет собой практический профиль.

Радиус ролика выбирается произвольно, но его радиус не должен быть больше минимального радиуса кривизны теоретического профиля кулачка (rрол< ρmin). Пример проектирования профиля кулачка с поступательно движущимся роликовым толкателем приведен на рисунке 17.

В механизме плоским (тарельчатым) толкателем профиль кулачка формируется как огибающая ко многим положениям тарелки в обращенном движении. В этом случае теоретический профиль совпадает с практическим (рисунок 18).

Проектирование профиля кулачка с поступательно движущимся толкателем, имеющим плоскую тарелку

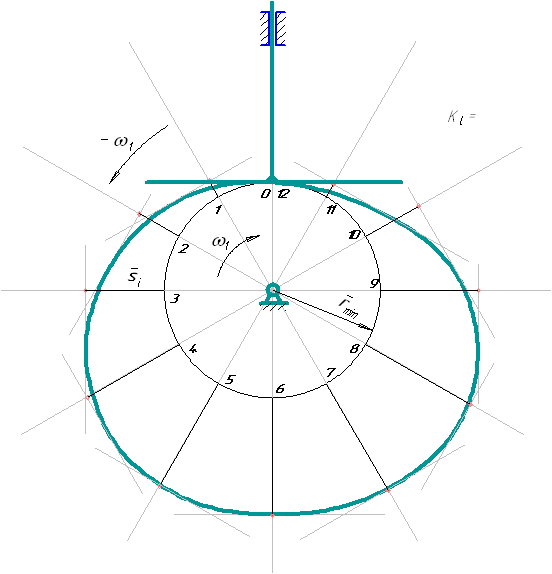

Рисунок 18 – Проектирование профиля кулачка с поступательно движущимся толкателем, имеющим плоскую тарелку
