Расчет группы болтов нагруженных моментом

Рассмотрим два случая расчета группы болтов нагруженных моментом:

Болты призонные

z1 — число болтов, расположенных на радиусе r1;
T1 — часть момента , воспринимаемого болтами z1.



Допускают, что нагрузки на болты распределяются прямо пропорционально их расстоянию до центра симметрии стыка. В расчетах принимают, что

r1 < r2 < … < rn,

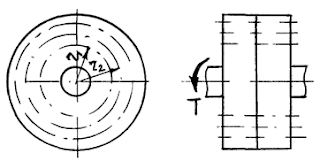

Рисунок 13

Тогда

T=T1+T2+…+Tn=F1∙r1∙z1+F2∙r2∙z2+…+Fn∙rn∙zn.

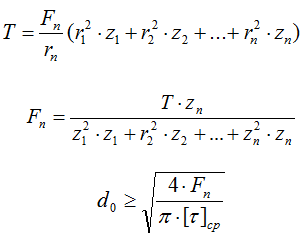

Используя соотношение

получаем

Болты обычные

Для нормальной работы соединения требуется, чтобы

Tf ≥ T∙k

Tf=Fзат∙r1∙f∙z1+Fзат∙r2∙f∙z2+…+Fзат∙rn∙f∙zn≥T∙k

По этой нагрузке определяется d1 из условия прочности на растяжение с учетом закручивания болта при затяжке
