Заклепка представляет собой сплошной или полый стержень круглого сечения с головками на концах, одну из которых, называемую закладкой, выполняют на заготовке заранее, а вторую, называемую замыкающей, формируют при клепке (осадке).
Заклепочные соединения образуют постановкой заклепок в совмещенные отверстия соединяемых элементов и расклепкой с осаживанием стержня.
Основными материалами склепываемых деталей являются малоуглеродистые стали Ст.0, Ст.2, Ст.3, цветные металлы и их сплавы. Требования к материалу заклепки:
- Высокая пластичность для облегчения процесса клепки;
- Одинаковый коэффициент температурного расширения с материалом деталей во избежание дополнительных температурных напряжений в соединении при колебаниях температуры.
- Однородность с материалом склепываемых деталей для предотвращения появления гальванических токов, сильно разрушающих соединения.

Рисунок 10
Расчет на прочность основан на следующих допущениях:
- силы трения на стыке деталей не учитывают, считая, что вся нагрузка передается только заклепками;
- расчетный диаметр заклепки равен диаметру отверстия d0;
- нагрузки между заклепками распределяются равномерно.

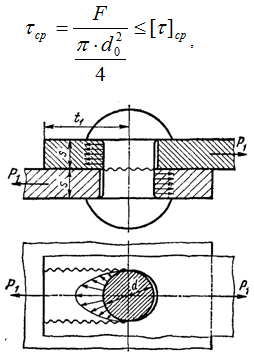

Рассмотрим простейший заклепочный шов — однородный односрезный внахлестку. При нагружении соединения силами F, листы стремятся сдвинуться относительно друг друга. Запишем условие прочности заклепки на срез (разрушение стержня заклепки нахлесточного соединения происходит по сечению, лежащему в плоскости стыка соединяемых деталей)

отсюда требуемый диаметр заклёпки:

В зонах контакта боковых поверхностей заклепки с листами происходит сжатие материалов. Давление в зоне контакта называют напряжением смятия.
Считая, что эти напряжения равномерно распределены по площади смятия, запишем условие прочности

Здесь Асм — площадь смятия, условно равная площади проекции поверхности контакта на плоскость, перпендикулярную действующей силе;
[σ]’см — допускаемое напряжение на смятие для менее прочного из контактирующих материалов.
Рассмотрим многорядное двухсрезное заклепочное соединение с двумя накладками.


где i — число плоскостей среза одной заклепки;
z — число заклепок.
