Шарнирные опоры

Шарнирными называют опоры, относительно которых возможен поворот, поэтому в них не возникает реактивный момент.

Появление момента исключается благодаря конструкции опор, которая в отличие от заделки не препятствует угловому перемещению элементов.



Шарнирные опоры подразделяются на подвижные и неподвижные.

Виды шарнирных опор

Виды шарнирных опор

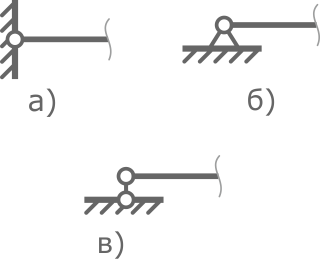

а, б — шарнирно-неподвижные
в — шарнирно-подвижная опора балки

Короткое видео о реакциях в шарнирных опорах:

На расчетных схемах обычно изображается в виде небольшой окружности соединяющей «землю» с элементами конструкций. Окружность обозначает шарнир.

Реальные конструкции опор

В реальных конструкциях шарнир присутствует не всегда. На рисунке показаны некоторые виды опор, обозначаемые на схемах шарнирными.
