ГОСТ 8510-86 Сортамент уголки стальные неравнополочные

ГОСТ 8510-86 устанавливает сортамент стальных горячекатаных неравнополочных (неравнобоких) уголков.

Краткая и полная версии сортамента.



Краткая учебная версия

Размеры и геометрические характеристики сечения:
B — размер длинной полки;
b — размер короткой полки;
d — толщина стенки;
A — площадь поперечного сечения;
m — масса погонного метра;
Ixмомент инерции уголка относительно оси x;
Iy — момент инерции уголка относительно оси y;
x0, y0 — расстояния до главных осей;
iрадиусы инерции.

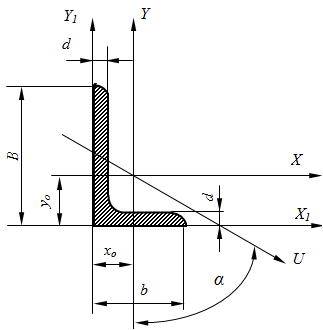

Сечение уголок неравнобокий

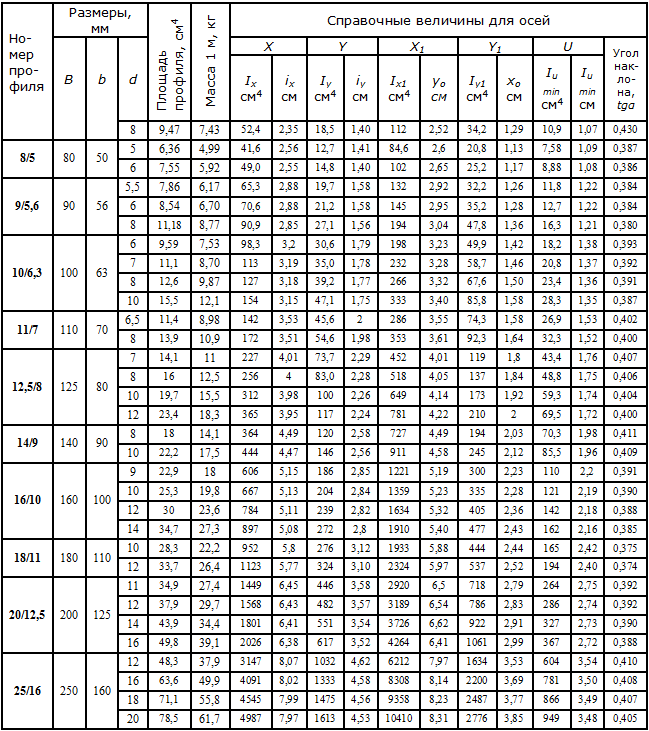

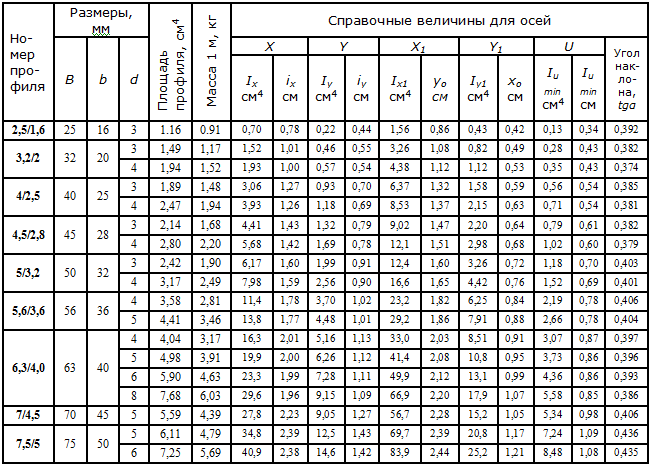

сортамент для уголков неравнобоких

сортамент для уголков неравнобоких (продолжение)

Примеры решения задач >
Краткая теория >

Полная версия сортамента

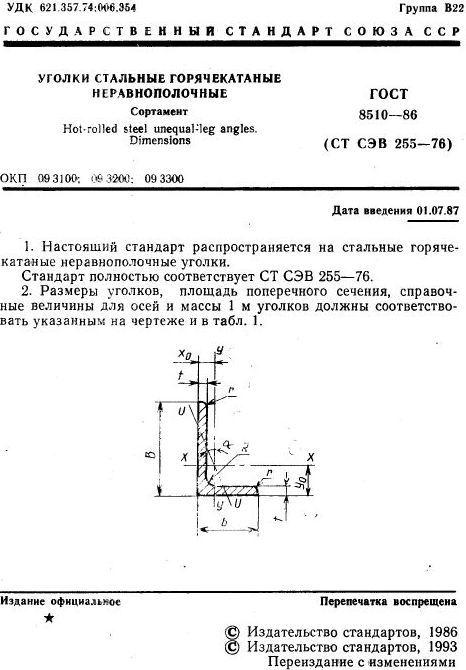

Страница 1. Форма профиля и обозначения размеров поперечного сечения неравнополочных уголков.

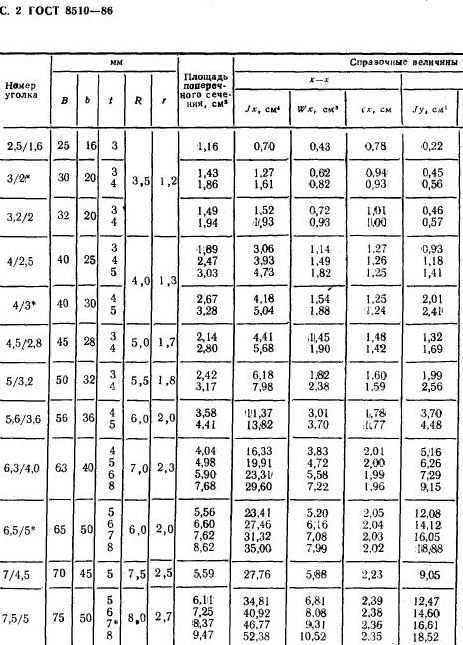

Страница 2. Размеры, площадь поперечного сечения и справочные величины для неравнополочных уголков №№2,5/1,6-7,5/5.

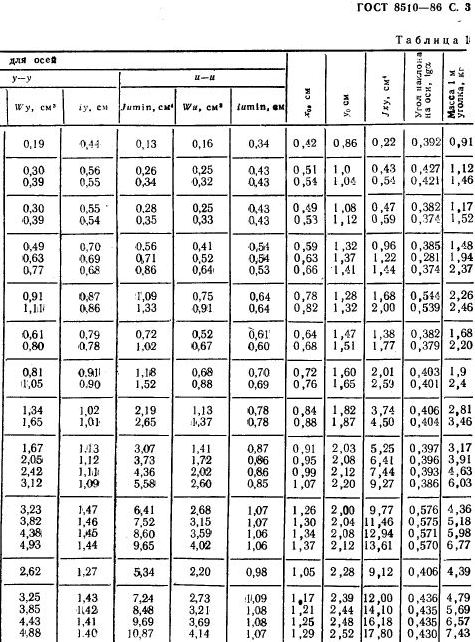

Страница 3. Угол наклона осей и масса 1 метра неравнополочных уголков №№2,5/1,6-7,5/5.

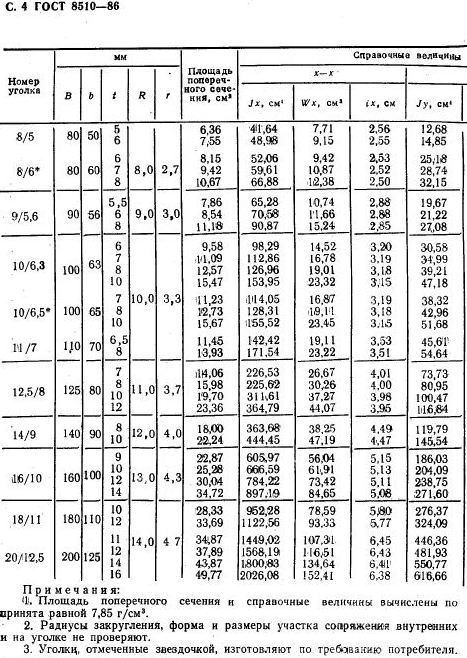

ГОСТ 8510-86 Страница 4. Размеры, площадь поперечного сечения и справочные величины для неравнополочных уголков №№8/5-20/12,5.

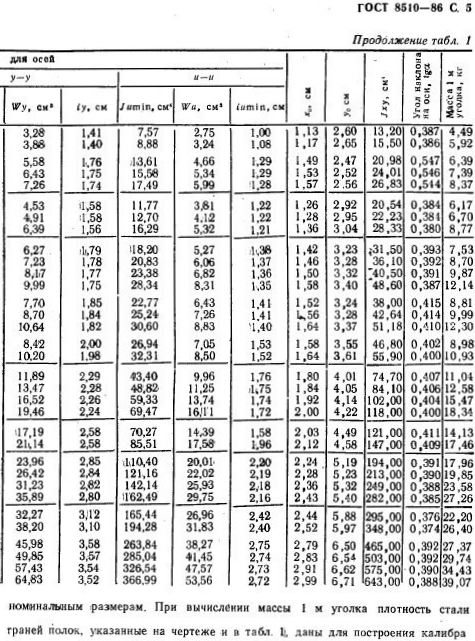

Страница 5. Угол наклона осей и масса 1 метра неравнополочных уголков №№8/5-20/12,5.

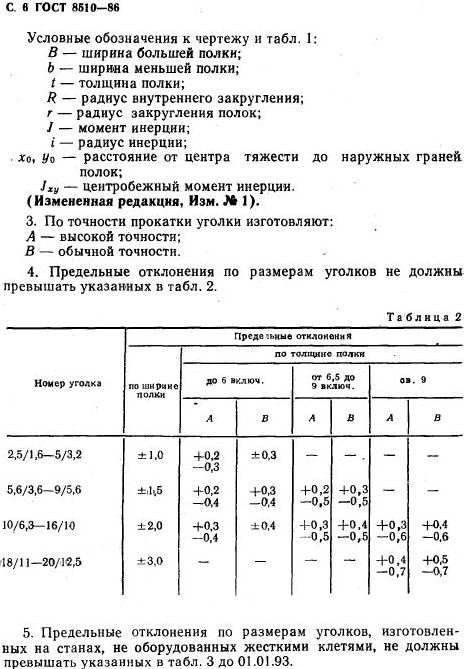

Страница 6. Условные обозначения и предельные отклонения по ширине и толщине полок неравнополочных уголков.

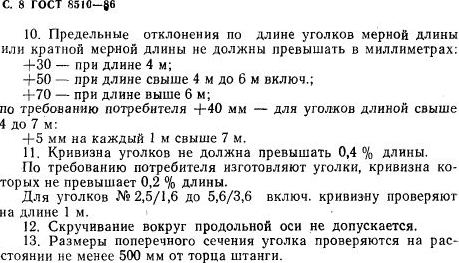

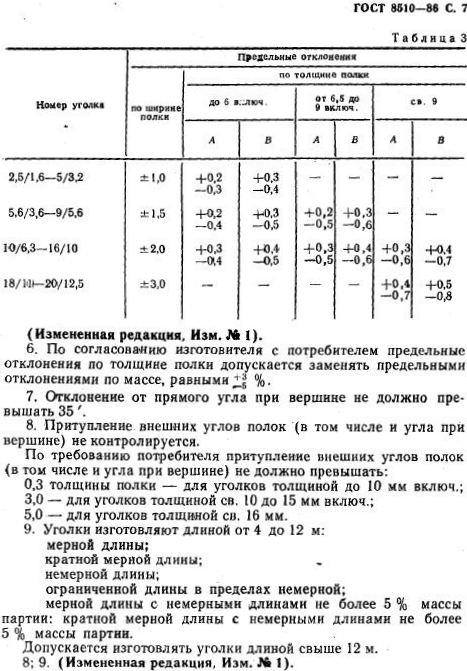

Страница 7. Примечания к предельным отклонениям по ширине и толщине полок неравнополочных уголков.

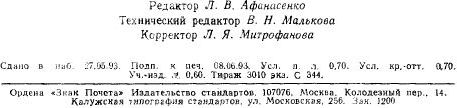

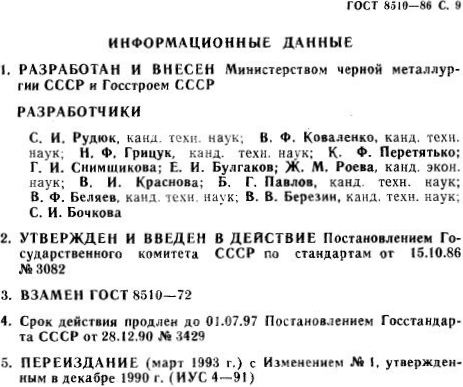

ГОСТ 8510-86 Страницы 8-10. Информационные и выходные данные стандарта на стальные неравнополочные уголки.
