ГОСТ 8509-93 Сортамент уголков стальных равнополочных

ГОСТ 8509-93 устанавливает сортамент на уголки стальные горячекатаные равнополочные (равнобокие).

Сокращенная и полная версии сортамента.

Сокращенная версия сортамента

Размеры и геометрические характеристики сечения:
b — размер полки;
d — толщина стенки;
Aплощадь поперечного сечения;
m — масса погонного метра;
Ixмомент инерции уголка относительно оси x (Ix=Iy);
x0, y0 — расстояния до главных осей;
iрадиусы инерции.

сечение уголок равнополочный

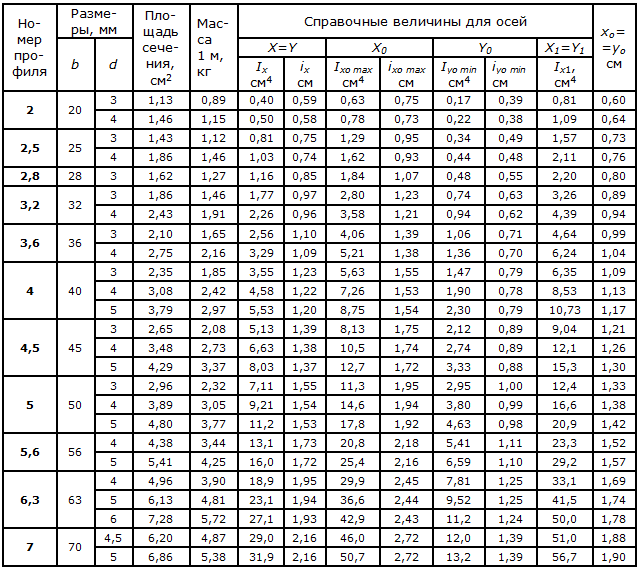

сортамент для уголков равнополочных

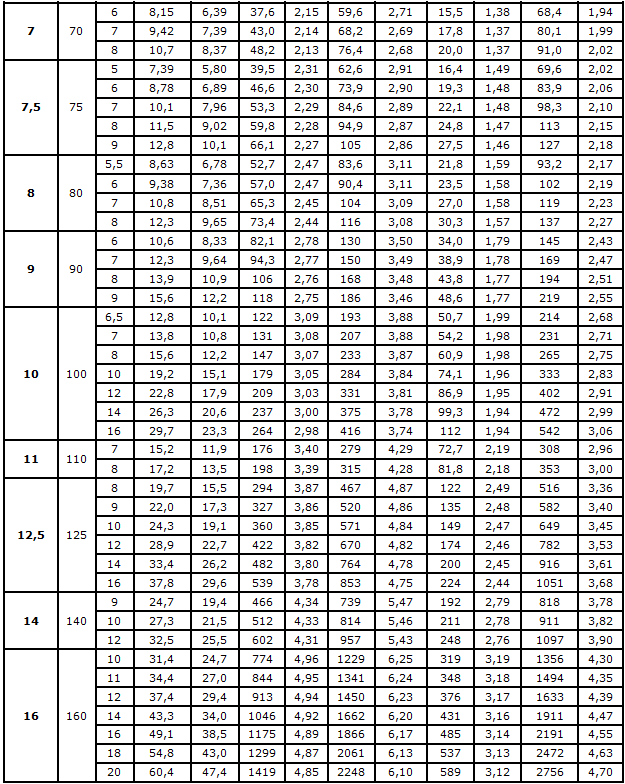

продолжение сортамента для уголков равнополочных

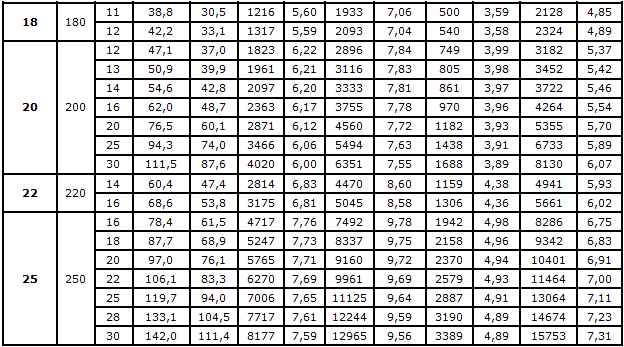

окончание сортамента для уголков равнополочных

Примеры решения задач >
Краткая теория >

Полный вариант ГОСТа


Страница 1. Предисловие к стандарту на стальные равнополочные уголки.

Страница 2. Форма профиля и обозначения размеров поперечного сечения уголков равнополочных.

Страница 3. Размеры, площадь поперечного сечения, масса 1 метра и справочные значения величин для уголков равнополочных №№2-5.

Страница 4. Размеры, площадь поперечного сечения, масса 1 метра и справочные значения величин для уголков равнополочных №№5,6-9.

ГОСТ 8509-93 Страница 5. Размеры, площадь поперечного сечения, масса 1 метра и справочные значения величин для уголков равнополочных №№10-16.

Страница 6. Размеры, площадь поперечного сечения, масса 1 метра и справочные значения величин для уголков равнополочных №№18-25.

Страница 7. Условные обозначения и таблица предельных отклонений размеров равнополочных уголков.

ГОСТ 8509-93 Страница 8. Предельные отклонения по массе равнополочных уголков I и II класса.

Страница 9. Приложение А. Область распространения, размеры и свойства профиля равнополочных уголков.

Страница 10. Таблица А.1. Расстояния от центра тяжести до осей сечения для равнополочных уголков №№20-40.

ГОСТ 8509-93 Страница 11. Таблица А.1 (продолжение). Расстояния от центра тяжести до осей сечения для равнополочных уголков №№45-100.

Страница 12. Таблица А.1 (окончание). Расстояния от центра тяжести до осей сечения для равнополочных уголков №№120-250.

Страница 13. Приложение Б. Предмет стандарта и область применения. Предельные отклонения по ширине и толщине полки равнополочных уголков.

Страница 14. Предельные отклонения по порезке на длины, кривизна и неперпендикулярность равнополочных уголков.

ГОСТ 8509-93 Страница 15. Предельные отклонения по массе равнополочных уголков. Выходные данные стандарта.
