Копер маятниковый МК-300

Маятниковый копер МК-300 (рис. 2.7) предназначен для испытаний образцов из металлов и сплавов на ударный изгиб в соответствии с ГОСТ 9454-78. Максимальный запас потенциальной энергии маятника копра составляет 300 Дж.

Основой сборки для всех частей копра является корпус. Он состоит из массивной чугунной плиты 1 с закрепленными на ней стойками: левой 6 и правой 22.

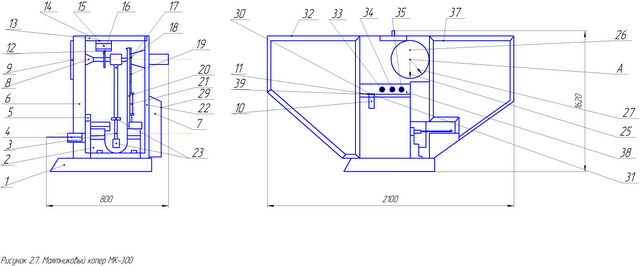

Схема маятникового копра МК-300

Сверху стойки стянуты накладкой 13. Во втулках 17, запрессованных в верхней части стоек, находятся подшипники оси 8 мятника 3. Устанавливая на маятник четыре планки 23, можно менять запас энергии маятника со 150 до 300 Дж.

На плите 1 закреплена опора 2, к которой прикреплены губки 4 для установки образцов.

Испытуемый образец устанавливается по надрезу на центрирующий штифт. Конструкция опоры позволяет устанавливать расстояние от 40 до 120 мм.

На левой стойке копра находится шкала работ 9, по ней считывают работу, затраченную на разрушение образца, а по указателю рабочей стрелки проверяют фактический угол подъема маятника.

Для отображения результатов испытаний в цифровом виде, статистической обработки и распечатки протокола испытаний на копре установлена система цифровая измерительная.

Основными характеристиками копра являются: запас энергии, определяемый как произведение массы маятника на расстояние от оси его качания до центра тяжести и на разрядность косинусов угла подъема маятника после разрушения образца и угла зарядки маятника (в градусах).

Маятник массой m, поднятый на угол зарядки α имеющий высоту центра тяжести Н, будет обладать запасом энергии, равным Е.

После свободного падения и встречи с образцом, маятник, затратив на разрушение образца часть запасенной энергии, поднимется на угол β, при котором его центр тяжести займет высоту Н1.

Энергию затраченную на разрушение образца, определяют как разность запасов энергии маятника до и после удара, т.е.:

A=mg(H-H1)=mgLc(cos β-cos α),

где A – энергия, затраченная на разрушение образца, Дж;
m – масса маятника, кг;
g – ускорение свободного падения, м/с2;
Н – высота центра тяжести маятника относительно точки встречи бойка с образцом до удара, м;
Lc – расстояние от оси качения маятника до центра тяжести, м;
α — угол зарядки маятника, град;
β — угол подъема маятника после разрушения образца, град.

Величина затраченной на разрушение образца энергии в джоулях определяется либо по положению контрольной стрелки аналогового отсчетного устройства, либо по дисплею устройства измерительного микропроцессорного.

Ударную вязкость образца определяют согласно ГОСТ 9454-78.
