Структурный анализ плоского рычажного механизма

Рассмотрим порядок выполнения структурного анализа плоского рычажного механизма с определением вида и класса группы Ассура.

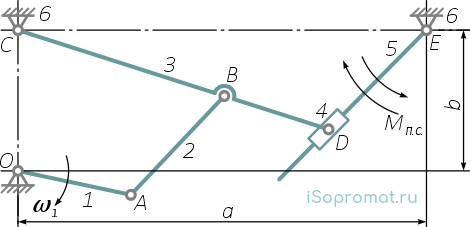

Схема плоского рычажного механизма

Другие примеры решений >
Помощь с решением задач >

Вычислим число степеней подвижности механизма, так как оно определяет количество входных звеньев (начальных механизмов).



Ключевым понятием структурного анализа является структурная группа Ассура.

Нужно правильно определить вид и класс группы Ассура, так как для каждого вида разработана своя методика кинематического и силового расчета.

Пример оформления данного пункта:

Степень подвижности рычажного механизма определяем по формуле Чебышева

W=3∙n’ — 2∙p5 — p4=3∙5 — 2∙7 — 0=1,

где n’ – число подвижных звеньев;
p5 – количество кинематических пар V класса;
p4 – количество кинематических пар IV класса.

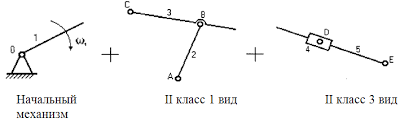

Расчленяем механизм на группы Ассура:

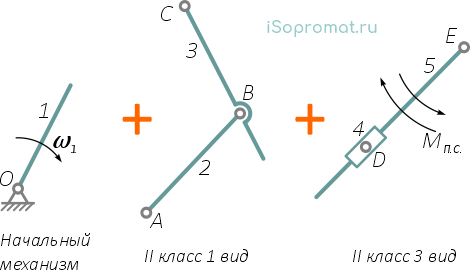

Разбиение механизма на группы Ассура

Данный рычажный механизм является механизмом второго класса.
