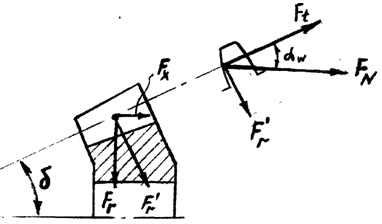

Полное усилие в конической передаче F_n раскладываем на три составляющие.

Окружная составляющая сил, отнесенная к средней по ширине венца делительной окружности

Полное усилие

Радиальное усилие на шестерне

Осевое усилие на шестерне

Соответственно на колесе

При этом

Формулы для расчета на прочность зубьев конических зубчатых колёс аналогичны формулам для зубьев цилиндрических зубчатых колёс, так как расчеты строят как расчеты эквивалентных цилиндрических колёс.

Особенности расчета конических передач на контактную и изгибную выносливость

С учетом коэффициента снижения нагрузочной способности конической передачи получены следующие формулы:

формула для определения наибольших напряжений изгиба у корня зуба:

Здесь у=0,85 — коэффициент, учитывающий неравномерность распределения нагрузки по длине зубьев (установлен опытным путём и учитывает понижение несущей способности конической передачи по сравнению с эквивалентным цилиндрическим);

Y_F — коэффициент формы — выбираем по тем же таблицам, что и для прямозубых цилиндрических колёс в зависимости от эквивалентного числа зубьев

формула для определения фактических контактных напряжений

для цилиндрических было:

При проектировочном расчете определяют внешнее конусное расстояние
