Силовой участок

Силовым участком называют часть бруса, в пределах которого величина внутренних силовых факторов постоянна, либо меняется по одной зависимости.



Количество и длина силовых участков определяются по их границам.

Границами силовых участков являются:

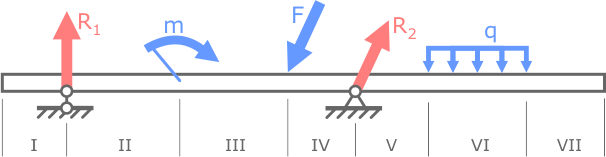

Границы силовых участков

  1. Крайние (торцевые) поверхности бруса,
  2. Сечения, к которым приложены сосредоточенные внешние силы F и моменты M (как изгибающие, так и скручивающие),
  3. Сечения, в которых начинается и заканчивается действие распределенной нагрузки q,
  4. Сечения бруса контактирующие с опорами.

Участки нумеруются, как правило, римскими цифрами (I, II и т.д.). Направление нумерации значения не имеет.

Внутренние силовые факторы в пределах силового участка определяются методом сечений.

Несмотря на то, что внутренние силы в пределах участка одинаковы, напряжения могут отличаться. Например, при изменении размеров либо формы поперечного сечения.
