Пример построения круга Мора по заданным главным напряжениям для плоского напряженного состояния элемента.
Задача
Построить круг Мора для случая плоского напряженного состояния, показанного на следующем рисунке.

На элемент действуют исключительно нормальные напряжения, которые в таком случае называются главными.
Другие примеры решений >
Помощь с решением задач >
Решение

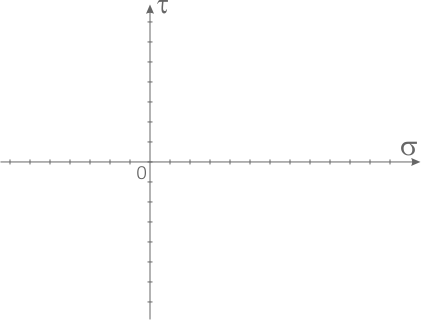

Круг Мора строится в плоской системе координат σ-τ.

Для построения круга в данной системе откладываются с учетом их знаков оба напряжения с двух любых смежных площадок (например, верхней и правой) при этом ось напряжений σ необходимо направить вдоль большего (с учетом знака) из нормальных напряжений.
Построение круга Мора

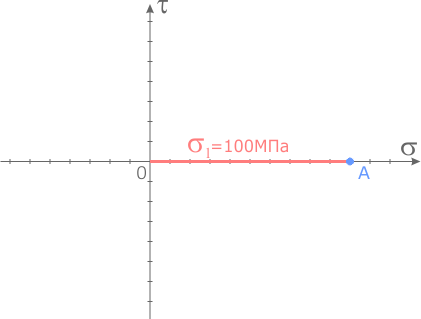

Из центра системы координат откладываем вдоль оси σ значение главного напряжения с правой площадки σ1=100МПа.

Так как это напряжение растягивающее оно откладывается в сторону положительных значений.

На конце отрезка ставим точку и обозначаем ее буквой A.

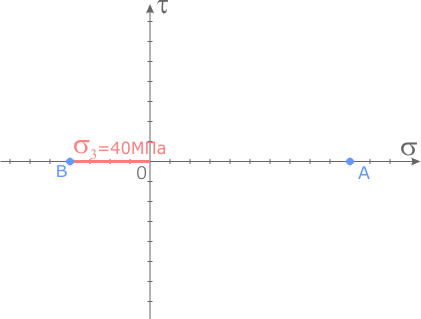

Аналогичные действия выполняются для смежной площадки элемента, но учитывая то, что напряжение на ней сжимающее, т.е. отрицательное (σ3=-40МПа) его величина откладывается влево от пересечения осей.

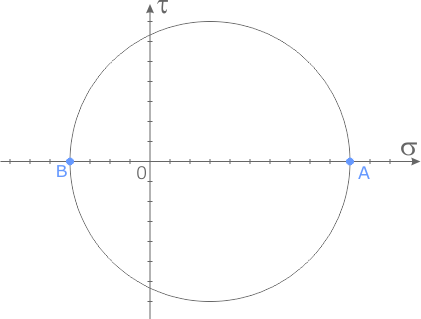

Полученный отрезок AB является диаметром круга Мора.
На нем вычерчиваем окружность с центром в середине отрезка AB.

Построение круга Мора по главным напряжениям завершено.
По полученной графике можно с некоторой точностью определить величину и знак нормальных и касательных напряжений для любого положения элемента.
