Эпюра внутренних продольных сил

Эпюра внутренних продольных сил N при растяжении-сжатии показывает их величину для всех сечений стержня и строится по найденным значениям внутренних усилий для каждого силового участка.

Полученная величина N откладывается от базовой линии на каждом участке с учетом знака (положительные значения вверх, а отрицательные вниз от нулевой линии)

Эпюра внутренних продольных сил

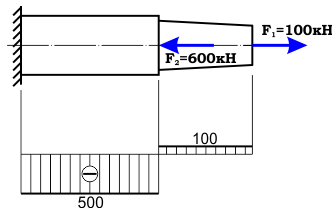

Пример эпюры внутренних продольных сил

Проверка правильности построения эпюры:

В сечениях стержня, где приложена внешняя продольная сила (включая опорную реакцию) на эпюре должен быть скачок на величину равную соответствующей силе.

На участках стержня, где действует продольная равномерно распределенная нагрузка, линия эпюры имеет вид прямой, расположенной под углом к нулевой линии, а на участках где распределенной нагрузки нет, линия параллельна базовой.

По эпюре внутренних сил видно, какие участки стержня растягиваются, а какие сжимаются, а также определяется наиболее нагруженный участок стержня, им является участок, на котором значение N по модулю будет максимальным.

Построение эпюры внутренних продольных сил >
Другие примеры решения задач >
Механические характеристики материалов >
