ГОСТ 8239-89 устанавливает сортамент двутавров стальных горячекатаных с уклоном внутренних граней полок.
Размеры и вес двутавров по номерам профиля
Размеры, вес погонного метра и геометрические характеристики двутаврового сечения балки:

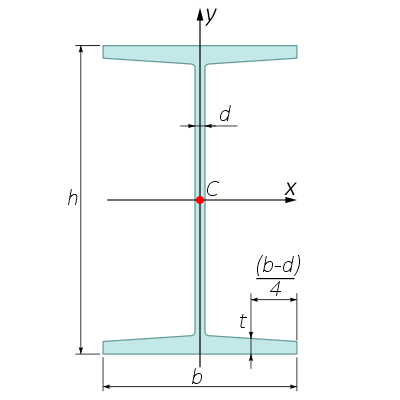

Обозначения:
h — высота двутавра;
b — габаритная ширина;
d — толщина стенки;
t — толщина полки;
A — площадь поперечного сечения двутавра;
m — масса одного погонного метра;
Ix, Iy — моменты инерции относительно осей x и y;
Wx, Wx — осевые моменты сопротивления сечения;
i — радиус инерции;
Sx, Sy — статические моменты двутавра.
Порядок подбора номера двутавра для балки
Примеры подбора сечений балки
Полная версия сортамента ГОСТ 8239-89

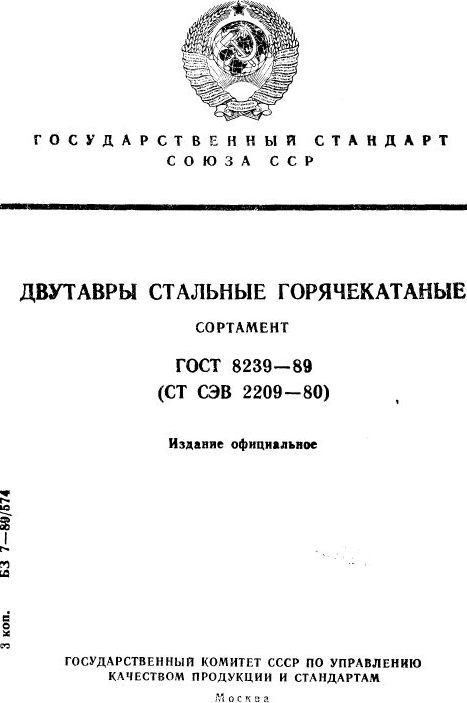

Полная версия ГОСТ 8239-89 сортамента двутавров стальных горячекатаных

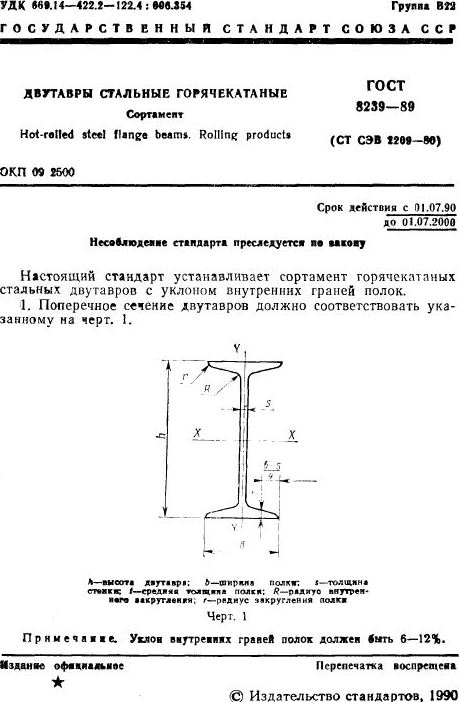

Страница 1. Форма профиля и обозначения размеров поперечного сечения стальных горячекатаных двутавров.

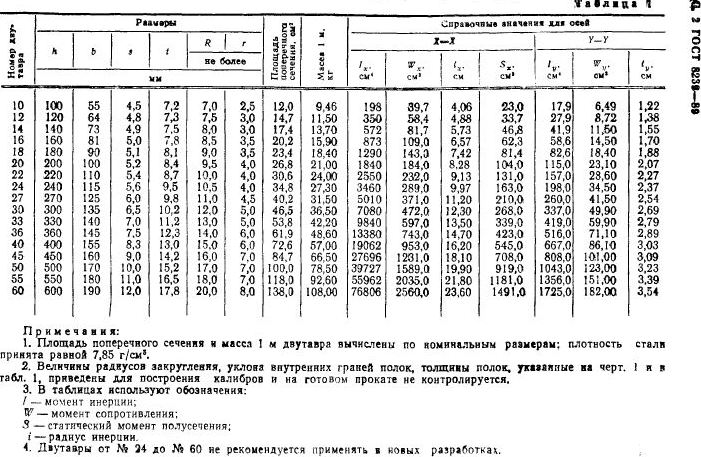

Страница 2. Размеры, площадь сечения, масса 1 метра и справочные величины для стальных двутавров №№ 10-60.

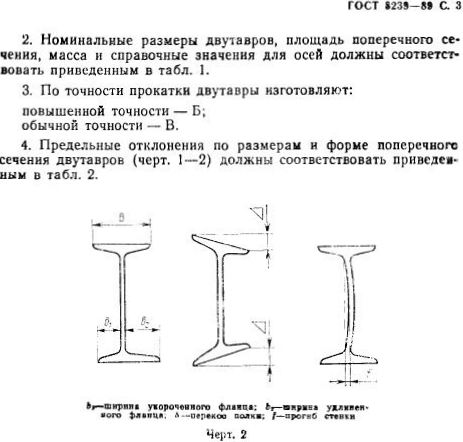

Страница 3. Предельные отклонения размеров стальных горячекатаных двутавров.

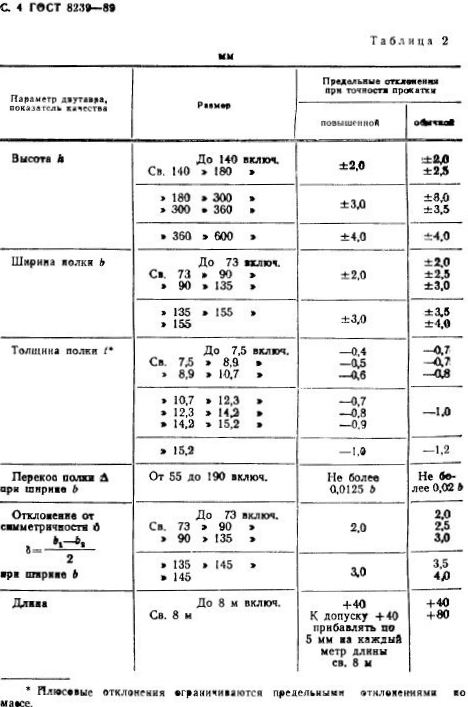

Страница 4. Предельные отклонения размеров двутавров при обычной и повышенной точности прокатки.

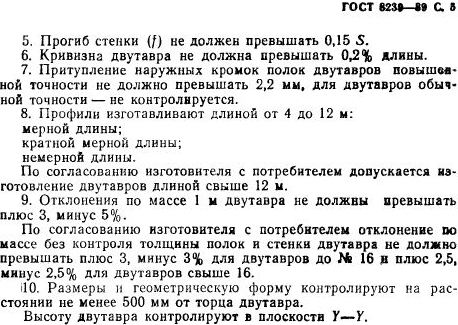

Страница 5. Примечания к предельным отклонениям размеров стальных горячекатаных двутавров.

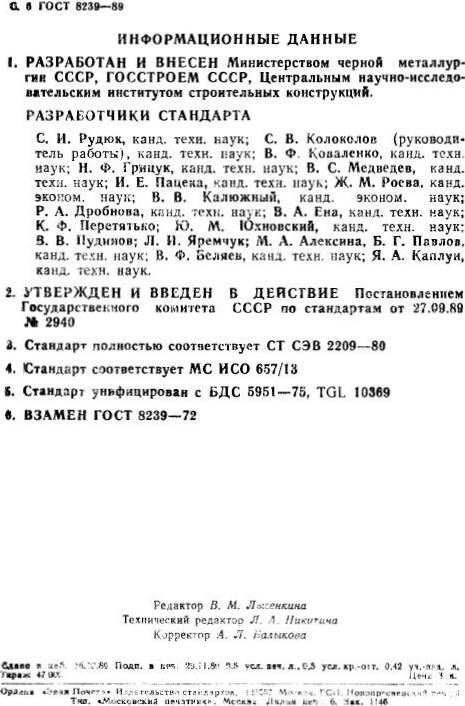

Страница 6. Информационные и выходные данные стандарта на стальные горячекатаные двутавры.
