Пример решения задачи на расчет величины и направления внутренних продольных сил в стержневой системе методом вырезания узлов.
Задача

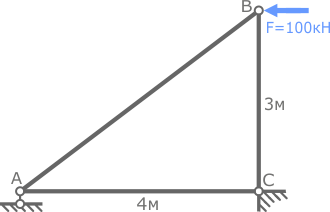

Стержневая система, состоящая из трех стержней (AB, BC и AC) соединенных между собой шарнирно, нагружена сосредоточенной силой F=100кН приложенной горизонтально в точке B.

Другие примеры решений >
Помощь с решением задач >
Требуется определить величину и знак продольных усилий в стержнях системы.
Решение
Под действием заданной внешней силы стержни, очевидно, испытывают продольное нагружение (растяжение или сжатие), следовательно, в них возникают внутренние продольные силы N.
Есть все основания полагать, что внутренние силы в стержнях могут отличаться, причем как по величине, так и по знаку.

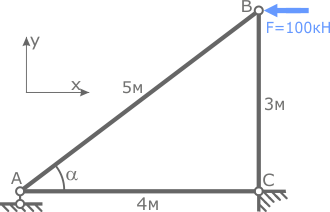

Для их расчета вычертим заданную схему в масштабе, определим длину стержня AB, покажем систему координат x-y и обозначим любой из углов (например, A) буквой α.

Так как данная система статически определима, внутренние усилия рассчитаем с помощью метода сечений из условия ее статичности.
Зная, что вся система неподвижна, можно утверждать, что будет также неподвижным любой ее фрагмент, включая шарнирные узлы A, B и C.
Начнем с узла B к которому приложена заданная сила F.

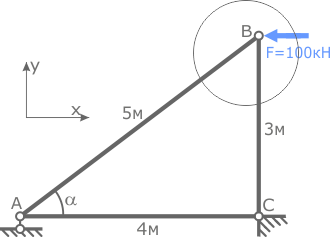

Мысленно вырежем область точки B системы и рассмотрим ее равновесие, заменив отброшенную часть продольными внутренними силами.
Вдоль стержней AB и BC покажем линии действия сил NAB и NBC соответственно.

На рисунке показаны их истинные направления.
Для определения двух неизвестных сил требуется два уравнения.
Запишем систему уравнений статики для рассматриваемого фрагмента системы.

Отсюда находим величину внутренних сил:

Обратите внимание на знаки найденных сил. Положительная величина здесь указывает лишь на то, что мы изначально направили их верно.
А вот направление сил показывает их физический смысл:
Внутренняя сила NAB является сжимающей, а NBC – растягивающей, что говорит о том что стержень AB сжимается а BC соответственно растягивается.
Внутреннее усилие в стержне AC можно определить, рассматривая один из оставшихся узлов, например A.

Заметим, что ранее найденное внутреннее усилие NAB на данном фрагменте тоже показываем сжимающим.
Здесь уже достаточно одного уравнения

откуда

Внутренняя сила в стержне AC — растягивающая.
Все усилия в стержнях системы определены.
