Подбор двутавра для стальной балки по условию прочности

Пример решения задачи по подбору номера двутаврового сечения балки, обеспечивающего её необходимую прочность.

Задача

Для заданной стальной балки подобрать двутавровое сечение по условию прочности.

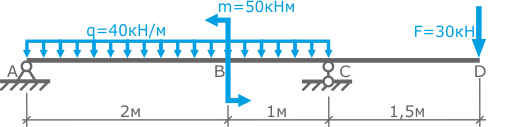

Двутавровая балка
Двутавр стальной горячекатаный ГОСТ 8239-89.
Допустимые напряжения для материала балки [σ]=160МПа.

Другие примеры решений >
Помощь с решением задач >



Решение

Предыдущие пункты решения задачи:

  1. Определение опорных реакций.
  2. Построение эпюр внутренних поперечных сил и изгибающих моментов.
  3. Расчет момента сопротивления сечения балки по условию прочности.

Как было показано ранее, для обеспечения необходимой прочности балки момент сопротивления Wx сечения балки должен быть не менее 297,5 см3

В данном случае нагружения двутавровое сечение, очевидно, необходимо расположить «вертикально».

Номер двутавра обеспечивающий прочность балки определим по сортаменту прокатной стали для двутавров ГОСТ 8232.

Для этого в графе Wx таблицы находим ближайшее к расчетному (297,5 см3) в сторону увеличения значение момента сопротивления.

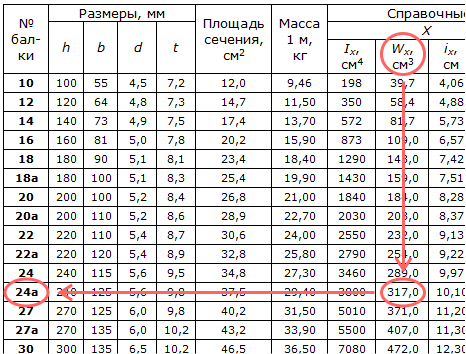

Подбор двутавра по сортаменту прокатной стали

Ближайшим в большую сторону значением является 317 см3.

На этой же строке в первом столбце указан соответствующий номер двутаврового сечения.

Искомый номер двутавра – 24a.

Номер швеллера для балки подбирается аналогично, по сортаменту швеллеров.

Оценка экономичности сечений >
Другие примеры решения задач >
