Двухопорная балка

Двухопорной называют балку, удерживаемую в равновесии двумя шарнирными опорами. При этом одна из опор должна быть шарнирно-неподвижной другая шарнирно-подвижной.

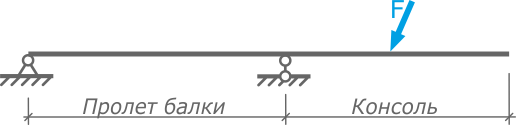

Пример двухопорной балки с консольной частью

Часть балки расположенная между смежными опорами называется пролетом.




Выступающие части балки называются консольными.

Данный вид балки является статически определимым, потому что для нахождения опорных реакций в обеих опорах достаточно одних лишь уравнений равновесия статики.

В отличие от консольных балок для двухопорных при построении эпюр и последующих расчетов на прочность необходимо определить реакции хотя бы в одной из опор.

Стоит отметить, что например неразрезная консольная балка с дополнительной шарнирной опорой,

Наразрезная балка с заделкой и шарнирной опорой

по сути, тоже является двухопорной, но в отличие от первого случая она статически неопределима.

Примеры расчетов балки >>
Построение эпюр для двухопорной балки >>
