Пример определения графическим способом по кругу Мора, величины и направления нормальных и касательных напряжений действующих на смежных сторонах элемента расположенного под углом α к заданному.
Задача
Определить графическим способом (с помощью круга Мора) величину и знак нормальных σβ и касательных τβ напряжений действующих на смежной площадке наклонного сечения элемента по заданным главным напряжениям.
Угол наклона сечения α=15o.
Другие примеры решений >
Помощь с решением задач >
Пример решения
Предыдущие пункты решения задачи:
- Построение круга Мора по нормальным напряжениям.
- Графическое определение напряжений в наклонном сечении.

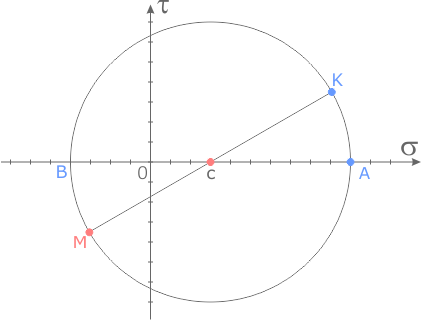

Для определения величины и знака искомых нормальных и касательных напряжений из точки K проводим луч через центр круга Мора до пересечения с его окружностью.
Точку пересечения обозначаем буквой, например M.

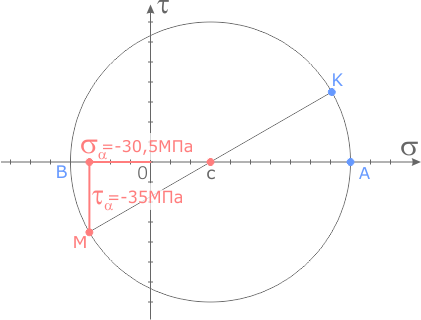

Координаты точки M пересечения луча с линией окружности показывают определяемые значения напряжений.
Абсцисса полученной точки определяет величину и знак нормальных напряжений в сечении, σβ=-30,5МПа.
Ордината точки K определяет значение касательного напряжения в точке.
τβ=- τα=-35МПа, о чем и говорит закон парности касательных напряжений.

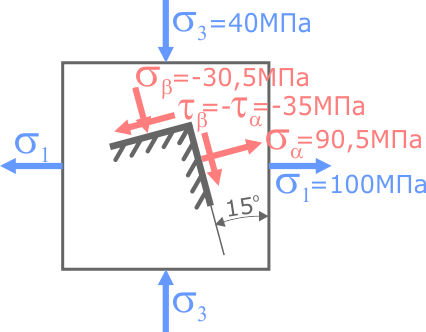

По соответствующему правилу знаков отрицательное нормальное напряжение является сжимающим (направлено к площадке) а отрицательное касательное напряжение стремиться повернуть сечение против хода часовой стрелки.
