Определение опасного сечения балки по эпюрам

Опасным называют сечение балки, в котором под действием внешних нагрузок ожидаются максимальные напряжения. Чаще всего, оно определяется по построенной эпюре изгибающих моментов.

При расчетах на прочность необходимо определять значения внутренних силовых факторов в опасном сечении бруса.

Опасным называют сечение, в котором напряжения вызываемые действием внешних усилий максимальны.


Другие видео

Для определения опасного сечения балки необходимо построить эпюры внутренних поперечных сил и изгибающих моментов.

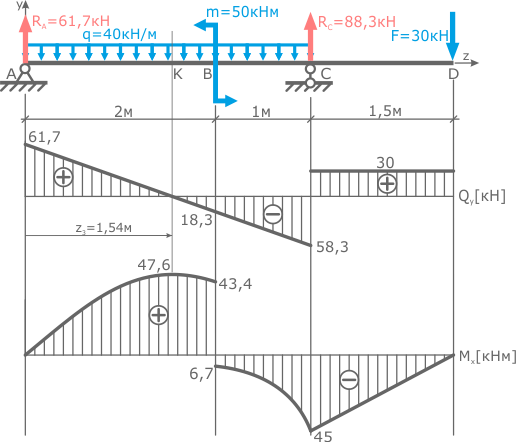

Определение опасного сечения балки по эпюрам Q и M

Из них определяющей является эпюра M, так как изгибающие усилия для балки опаснее поперечных сил.

В данном случае по ранее построенным эпюрам Q и M видно, что балка имеет два опасных сечения:

  1. Сечение в точке K где наблюдается максимальное значение изгибающего момента Mx max=47,6 кНм, при этом поперечная сила в данном сечении отсутствует (Qy=0).
  2. Сечение в точке C несмотря на то, что момент в нем несколько меньше (Mx=45кНм) тоже является опасным, так как тут одновременно с изгибающим моментом имеет место значительная величина поперечной силы Qy=58,3кН.

Какое из сечений балки более нагружено могут показать дополнительные расчеты.

В таких случаях:

Примеры построения эпюр >
Другие примеры решения задач >
Краткая теория >
