Расчет скорости и ускорения точки кривошипа и обода колеса

Пример решения задачи по определению величины и направления скорости и полного ускорения точки колеса, для момента времени, когда угол будет равен заданному значению.

Задача

Кривошип ОА, вращаясь вокруг оси, перпендикулярной плоскости чертежа и проходящей через точку О, приводит в движение колесо II, которое катится без скольжения по неподвижному колесу I.

Кривошип вращает колесо

Рис. 2

Найти скорость и ускорение точки В колеса II, для момента времени, когда угол α=45°,
если R=40 см, r=20 см, ωOA=4 с-1, εOA=2 с-2 (рис. 2).

Другие примеры решений >
Помощь с решением задач >

Решение

Теория по теме

Колесо II движется в плоскости чертежа, т.е. совершает плоскопараллельное движение.

По условию, колесо I неподвижно, значит, точка соприкосновения колес является МЦС для колеса II.

Рис. 2.10

Обозначим ее как CV (эта точка не принадлежит кривошипу ОА). Скорость точки В определяется выражением

и направлена перпендикулярно отрезку ВСV, в сторону вращения колеса II (рис. 2.11)

Скорости точек кривошипа и обода колеса

Рис. 2.11

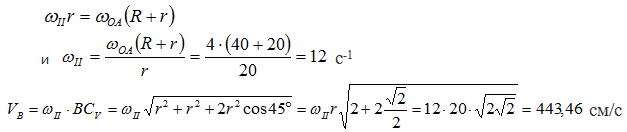

Для определения угловой скорости ωII запишем выражение для скорости точки А.

С другой стороны, точка А принадлежит кривошипу ОА. Скорость точки А, принадлежащей кривошипу, определяется выражением

и направлена ⊥ОА в сторону вращения кривошипа ОА. Из этих рассуждений следует:

Найдем скорость точки В, используя теорему о скоростях точек плоской фигуры. Для этого примем точку А за полюс.

Тогда

Величина и направление скорости точки А определяются из условий движения кривошипа ОА.
VAOA×OA
и вектор VA⊥ОА и направлен в сторону вращения кривошипа (рис. 2.12).

Скорость точки В во вращательном движении вокруг полюса

Рис. 2.12

Скорость VBA — это скорость точки В во вращательном движении вокруг полюса А.

Величина скорости
VBAII×r=12×20=240 см/с
и этот вектор направлен ⊥ отрезку АВ в сторону вращения колеса II.

Чтобы сложить VA и VBA, перенесем вектор VA в конец вектора VBA. Соединяя начало вектора VBA с концом вектора VA, получим вектор VB. Из построения:

Определим ускорение точки В.

Согласно теореме об ускорении точки плоской фигуры, ускорение точки В можно определить из выражения

где aA — ускорение точки А, принятой за полюс;

aBA — ускорение точки В во вращательном движении, вокруг полюса А.

Ускорения точек кривошипа и обода колеса

Рис. 2.13

Точка А – принадлежит колесу II и кривошипу ОА, движение которого известно, тогда

Ускорение aBA (ускорение во вращательном движении) состоит из двух слагаемых:


где

Найдем εII по определению:

Подставляя числовые значения, получим

тогда

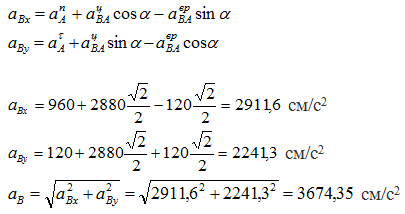

Ускорение точки В найдем, спроецировав все векторы уравнения

на выбранные оси координат ОХ и OY.

Углы, которые составляют вектор ускорения aB с осями ОХ и OY, определим через направляющие косинусы.


Скорость и ускорение точки В колеса II, для момента времени, когда угол α=45° найдены.
